蔡司多束掃描電鏡SEM的應用實例

分類:公司新聞 發布時間:2024-09-26 6478次瀏覽

  通過一些應用案例可以證明采集速度或吞吐量的提高,同時也證明多束SEM與相應的...

  通過一些應用案例可以證明采集速度或吞吐量的提高,同時也證明多束SEM與相應的樣品制備方法是兼容的。多束SEM的典型著陸能量為1-3keV,典型像素尺寸為4-10 nm。電子光學裝置的選擇使單束之間的距離為12μm。每幅圖像的x和y像素?cái)?shù)以及像素大小與電子束距離無關,選擇像素大小的目的是使圖像之間有少量重疊,這就要求x和y之間的長寬比約為0.866。


蔡司掃描電鏡

  在下面的案例中,61幅圖像被合并成一幅大圖像,在寬約100 μm 的六邊形區域內包含多達500萬像素。

  對于生物組織的大體積研究,小鼠腦組織宏觀體積的體積重建就是一個例子。為獲得此類數據,有許多切片和成像解決方案。例如,可以使用腔內顯微切片機從樣品表面切除幾納米厚的切片。然后用掃描電子顯微鏡對新暴露的樣品表面進行成像。多次重復這一過程,可獲得整個體積的數據集。也可以在平面基底上采集超薄切片,然后用掃描電鏡成像。

  如圖2和圖3所示,多束掃描電鏡與這兩種方法都兼容。圖2顯示了鋨染色小鼠大腦冠狀切面上的一個子區域,拍攝位置約為 Bregma 1.5 毫米。圖3顯示了多束掃描電鏡對鋨染色小鼠腦塊連續切片的采集。Hayworth等人(2006年)和 Tapia 等人(2012年)已經介紹了使用自動切片收集裝置進行樣品制備的方法。整個實驗裝置的設計高度自動化,能夠可靠地獲取大量電磁數據。圖2和圖3中的信號主要由SE1和SE2電子組成。

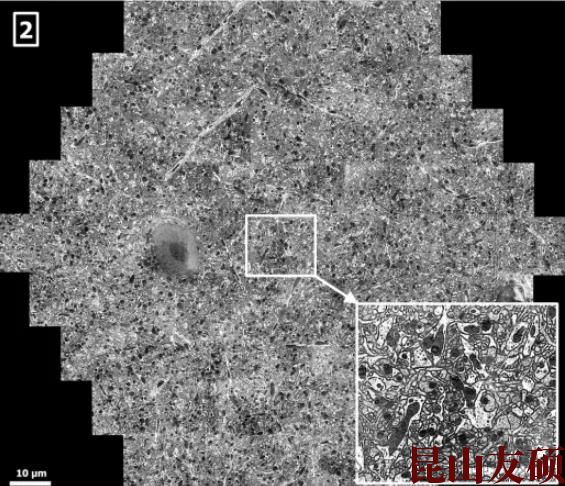

  圖 2 由馬克斯-普朗克協會的Winfried Denk和 Shawn Mikula 采集的小鼠大腦皮層(塊面),顯示未髓鞘化的神經元和神經膠質過程以及神經元核(中左),由多束SEM以 0.45 GPixel/s和3.8 nm像素尺寸采集,總電流 26 nA,每個像素 270個電子,標尺10 μm。

  在樣品上蒸鍍了一層 1-2 納米的鈀,以消除充電效應(Titze 和 Denk,2013)。在細胞過程中,線粒體、微管、突觸和內質網清晰可見。右下插圖:12 μm × 10 μm 單束子圖像,多束全圖細節,比例尺:5 μm。


  圖 3 哈佛大學Jeff Lichtman和Richard Schalek 采集的小鼠大腦皮層(連續超薄切片)樣品,顯示有髓鞘的軸突、漿膜、細胞體和樹突,由多束SEM以0.45 GPixel/s 和3.8 nm像素大小采集,總電流 26 nA,每個像素 270 個電子,比例尺:10μm。將薄片置于導電表面,無需額外的導電涂層,從而減輕了樣品充電效應。在細胞、樹突和軸突內,線粒體和內質網等細胞器清晰可見。右下插圖:12 μm × 10 μm單束子圖像,多束全圖細節,比例尺:5 μm。右上插圖:3 μm × 2.6 μm 單束子圖像細節,比例尺:1μm。

  對組織或器官進行多個長度尺度的成像,通常需要直徑達幾厘米的樣品。樣品制備需要特別注意,以提供足夠均勻的樣品固定和表面光滑度。圖4顯示了人體股骨頸切片的多束SEM圖像,該切片通常在髖關節置換手術過程中被丟棄。對組織進行切片,并在聚甲基丙烯酸甲酯中進行大塊包埋,以備進行未脫鈣組織學研究。樹脂固化后,對表面進行修整和平滑,以便用SEM檢查塊面。

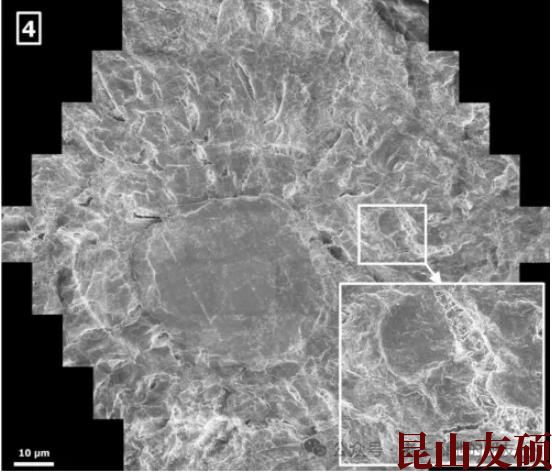

  圖4 新南威爾士大學的 Melissa Knothe Tate 和克利夫蘭診所的 Ulf Knothe 采集的股骨頸(PMMA 嵌入和拋光的塊面)樣品,顯示了由骨毛細管組成的骨瘤,骨細胞同心環繞,由多束SEM以 0.18 GPixel/s 和 11.3 nm 像素尺寸采集,總電流40 nA,每像素420個電子,標尺:10 μm。右下插圖:12 μm × 10 μm 單束子圖像,完整多束圖像的細節,顯示一個骨細胞,比例尺:5 μm。

  所有合成圖像(圖2-5)在所有子圖像中都顯示出足夠的對比度,所有子圖像的分辨率僅相差幾個百分點。相鄰電子束之間的串?dāng)_低于1%。為使多束SEM的成像能力得到大規模應用,更好能實現數據采集過程的自動化。
