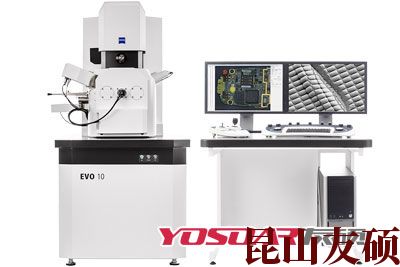

1. 打開AZtec軟件
WD=8.5 mm,3-7kV ,輸出計數率>1000
2. 建項目,保存原數據(最重要的一步)
【文件】-【保存項目】或【新項目】。以 【日期+EDS】命名,位置為【D盤】所屬學院和導師姓名
3. 樣品描述
保存項目后,自動創建樣品1和區1,右擊樣品1可重命名。
更換樣品時,選擇【+新樣品】
4. 選擇測試類型
軟件左上角下拉鍵里選擇點掃(point&ID),線掃描和面掃
5. 掃描圖像
確定測試類型后,點擊【開始】
在同一樣品的不同區域或同一樣品相同區域做不同EDS測試時,先點【新區】,然后點【開始】傳圖像
注意:(1)傳圖像時電鏡必須是掃描狀態,不能為拍照freeze狀態
(2)留意軟件下方 輸出計數率>1000時EDS數據才準確有效
(3) EDS測試時,WD在8.5 mm左右效果較佳
6. 點掃
選擇【采集圖譜】,鼠標直接選擇待測點或待測矩形區域,選區后軟件會自動進行譜圖測試
7. 元素確認
切換到確認元素界面,點擊Auto ID,
或手動選擇元素,雙擊元素周期表中想選的元素,變綠則選上
如果不想要,再雙擊變紅則去掉
8. 計算成分
切換到計算成分,點擊【編輯列】,勾選【At%】,然后去掉定量結果表
9. 點掃數據輸出
點擊右上角【輸出報告】,在對應reports文件夾保存word數據
如果測量結束后想自己重新繪制譜圖,可以導出譜圖原始數據。右擊對應點的譜圖空白處,找到【導出】,選擇【EMSA】。SMSA導出的圖譜的text格式文件
面掃(面分布圖)
?、傧葤呙鑸D像,然后選擇采集分布圖數據,點擊【開始】
?、邳c擊開始后,在構建分布圖數據界面,可以確認元素(按第7步操作),更換單個元素顏色,查看質量/原子百分比
③當面掃綠條過半時,在采集分布圖數據界面單擊停止,系統會掃描完這一編后停止;雙擊停止,系統會立刻停止面掃描。結合自身測試需求,選擇掃描幾遍。(一般3遍)
11. 面掃數據輸出
(1)點擊右上方的【輸出報告】,在相應的reports文件夾里保存word文檔
(2)切換到點掃界面,重復步驟【8】,然后點擊右上方的【輸出報告】,此報告有面掃區域的各個元素的平均質量百分比和原子百分比
(3) 如果想要單個元素的面掃圖片,可以右擊圖片,找到導出,選擇TIFF格式
12. 線掃描
(1)先掃描圖像,然后選擇采集先掃描數據,用鼠標話一條直線,點擊【開始】
(2)點擊開始后,在構建掃描數據界面,可以確認元素(按第7步操作),在直線上方設置里更換單個元素顏色
(3)當線掃綠線過半時,在采集分布圖數據界面單擊停止,系統會掃描完這一編后停止;雙擊停止,系統會立刻停止面掃描。結合自身測試需求,選擇掃描幾遍。(一般3遍)
13. 線掃描數據輸出
(1)點擊右上方的【輸出報告】,在你選擇項目的reports文件夾里保存word文檔
(2) 切換到點掃界面,重復步驟【8】,點擊右上方的【輸出報告】,此報告有整條直線的各個元素的平均質量百分比和原子百分比
(3)如果想自己繪制線掃描曲線,顯示旁邊的下拉欄選擇【表】,Ctrl+A 全選,Ctrl+C復制所有數據,然后打開桌面下方的excel,復制、粘貼、保存數據。
